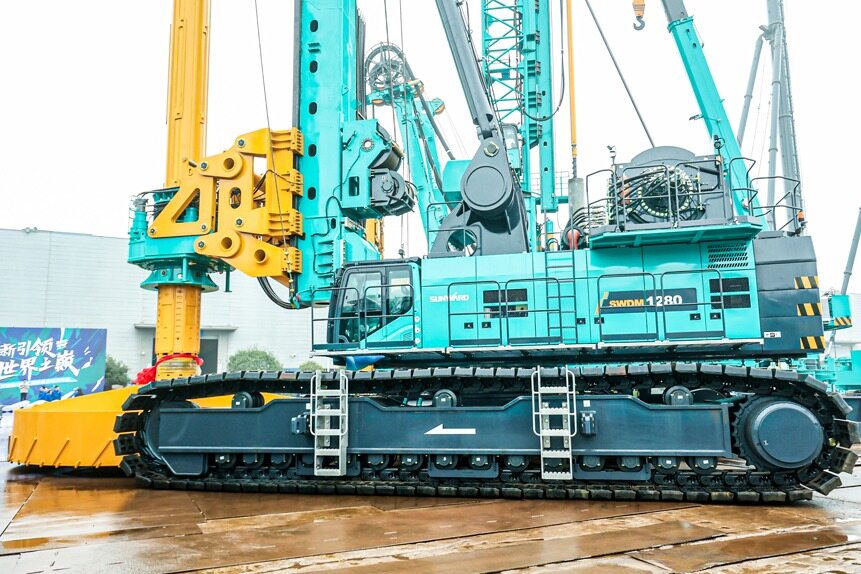

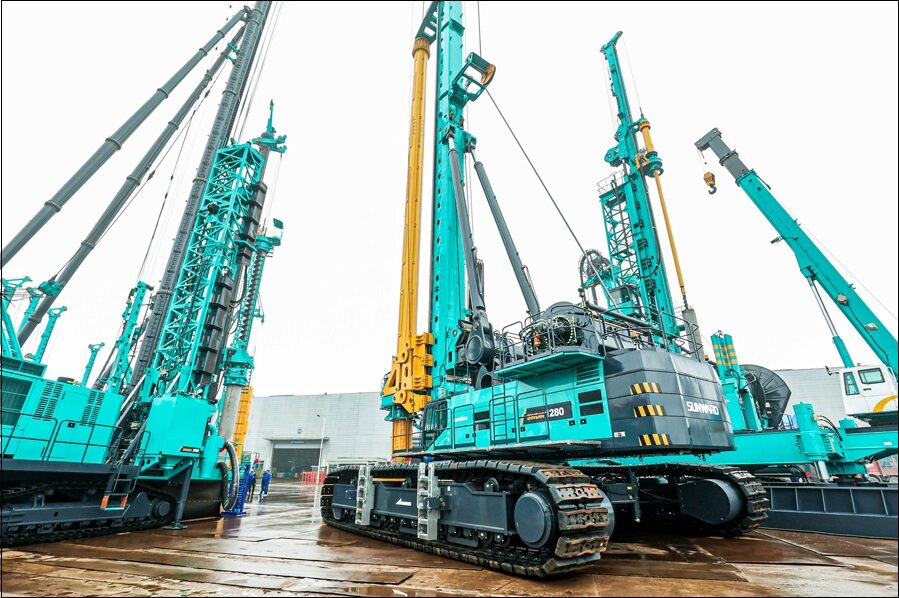

الحد الأقصى لعزم الدوران الناتج يصل إلى 1280 كيلو نيوتن متر ، ويمكن أن يصل قطر الحفر الأقصى إلى 7 أمتار ، ويتجاوز العمق 170 مترًا ، ويصل أقصى وزن للمشي للمعدات بأكملها إلى 470 طنًا ، أي ما يعادل 400 سيارة تقريبًا ... على 7 يناير 2022 ، Sunward Intelligent Autonomous جهاز الحفر الدوراني SWDM1280 الذي تم تطويره خرج من خط الإنتاج ، وقد نجح في كسر الرقم القياسي في الصناعة ، ووصلت معاييره التقنية الرئيسية إلى أعلى مستوى في العالم.

ولد من أجل الهندسة الفائقة

إن جهاز الحفر الدوراني SWDM1280 الذي تم تطويره بشكل مستقل بواسطة Sunward Intelligent ليس فقط إنجازًا بارزًا آخر لـ "الابتكار التجريبي" ، بل هو أيضًا أداة مهمة للهندسة الفائقة.

من خلال تنفيذ عدد من مشاريع البنية التحتية الوطنية الكبرى ، يحتاج السوق بشكل عاجل إلى منصات حفر دوارة فائقة بجودة حفر جيدة وكفاءة بناء عالية. ومع ذلك ، فإن معدات بناء أساسات الركائز الحالية يصعب تلبية متطلبات الحفرة العميقة ذات القطر الكبير جدًا حفر الصخور المضمنة. في هذا السياق ظهر هذا "الحفر الدوراني الفائق" إلى حيز الوجود.

"في عام 2010 ، أخذنا زمام المبادرة في تطوير أصغر جهاز حفر دوار SWDM40 لمشاريع البناء المدني في الصين ؛ ومنذ ذلك الحين ، نعتز بحلم أن نكون أكبر منصة حفر دوارة في العالم." قال المطورون ، لقد في انتظار البحث والتطوير والابتكار لمعدات الجر الهندسية الفائقة ، وقد حدث للتو في عام 2020 أن استهلت طلب البناء للتشكيل الصخري ذي القطر الكبير للغاية للتشكيل الصخري للجسر العابر للبحر ، و "الحفر الدوراني الفائق" كما تم إطلاق المشروع.

بدءًا من يوليو 2020 ، بدأ فريق Sunward Intelligent R&D تحت قيادة الرئيس وكبير الخبراء He Qinghua في تطوير أعمال البحث والتطوير على منصات الحفر الدوارة متعددة الوظائف. وقد أجرى ما يصل إلى 12 ندوة فنية متخصصة وتغلب على العديد من بالنسبة لصعوبة فنية ، ستستكمل المعدات التشغيل الداخلي للمنتج الأول في نهاية ديسمبر 2021 ، وسيتم شحنها قريبًا إلى موقع البناء بعد الوصول إلى معايير الفحص.

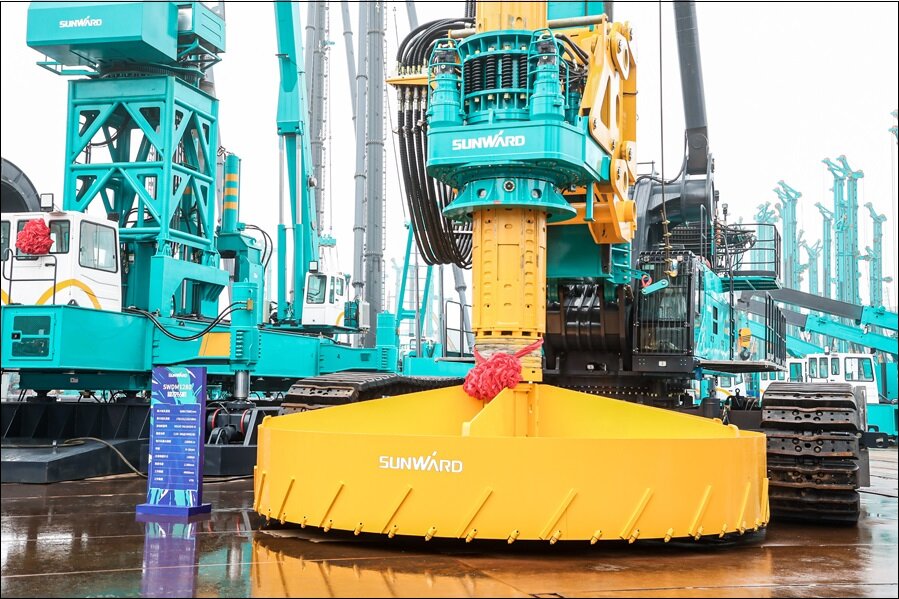

"يمكن أن يصل قطر الحفر الأقصى إلى 7 أمتار ، وعمق الحفر أكثر من 170 مترًا. ويمكنه تلبية متطلبات تكوين الركائز الصخرية ذات القطر الكبير للغاية ، ويمكن تطبيقه على بناء أساسات الخوازيق للمشاريع الفائقة مثل الجسور العابرة للبحر. "قدم فريق البحث والتطوير ، وزن هذه المعدات يعادل ما يقرب من 400 سيارة ، وعزم دورانها يصل إلى 1280 كيلو نيوتن متر ، وقد سجلت معاييرها التقنية الرئيسية رقماً قياسياً عالمياً جديداً.

بركات التكنولوجيا الأساسية المتعددة

كمعدات كبيرة جدًا في مجال المعدات الهندسية تحت الأرض ، فإن جهاز الحفر الدوراني SWDM1280 له مزايا كبيرة من حيث نطاق التشغيل وكفاءة البناء. مع التكنولوجيا المتقدمة ، فإنه يتغلب على المشاكل الناجمة عن "الحجم الكبير" وظروف التطبيق المعقدة. يتم الحفاظ على جميع العروض على مستوى رائد في الصناعة.

من أجل حل مشاكل الاستقرار التي تواجه عملية بناء "الحفر الدوراني الفائق". طبق فريق Sunward Intelligent R & D أول تقنية حاصلة على براءة اختراع لشركة He Qinghua وهي "فرامل الدوران الكبيرة بالقصور الذاتي وجهاز تثبيت السيارة الإضافي" على المعدات ، "من خلال تثبيت أربع أسطوانات علوية بين التشغيل والإيقاف ، على غرار نظام الفرامل في السيارة عند الحفر. مجهزة ، ستحد هذه الأسطوانات الأربع من الحركة النسبية للمفاصل وتضمن استقرار البناء. ”أوضح فريق البحث والتطوير.

في الوقت نفسه ، من أجل التكيف بشكل أفضل مع إنشاء حفر الصخور العميقة والقطرية الكبيرة ، تعتمد الحفارة الدوارة SWDM1280 أول تنسيق من خمسة مفاتيح في العالم لتقوية أنابيب الحفر ذات القطر الكبير. مقارنةً مع الثلاثة التقليدية أنابيب الحفر الرئيسية ، يمكنها تلبية متطلبات الحفر عالي عزم الدوران. وفي نفس الوقت ، فإنها تقلل من حمل مفتاح القيادة ، وتزداد سعة حمل الحمولة بنسبة 60٪ مقارنة بنفس طول أنبوب الحفر على سوق.

وفقًا لموظفي البحث والتطوير ، من أجل التعامل مع ظروف العمل الخاصة وظروف العمل الخطرة ، فإن جهاز الحفر الدوراني SWDM1280 يعتمد أيضًا نظام تحكم هيدروليكي كهربائي بالكامل ، والذي يمكن تجهيزه بجهاز تحكم عن بعد لمسافة قصيرة و 5G كابينة التشغيل عن بعد لتحقيق التشغيل بدون طيار بالإضافة إلى مراقبة البناء متعدد الزوايا عن بعد ، مما يجعل المشغل يشعر كما لو كان في مكان الحادث. في نفس الوقت ، باستخدام وظيفة التحكم عن بعد ، يمكن للمشغل تشغيل الماكينة عن بُعد بعيدًا عن المعدات كبيرة الحجم لضمان السلامة الشخصية.

مثل كل المعدات الكبيرة للغاية ، فإن جهاز الحفر الدوراني SWDM1280 يواجه أيضًا مشاكل الوزن الزائد ، والعرض الفائق ، والارتفاع الفائق أثناء النقل ، وصعوبة التفكيك والتجميع في الموقع. في هذا الصدد ، اعتمد موظفو البحث والتطوير بشكل إبداعي تقنية هيكل الزاحف ذاتية التحميل والتفريغ الذاتي ، وصمموا هيكل المزلاج الأوتوماتيكي ذي العارضة المزدوجة ، والذي يمكنه تفكيك جانبي الهيكل والمنصة بسرعة ، وتبسيط العملية من التفكيك والتجميع ، ومتوسط كفاءة العمل. مضاعفة ، لا توفر الكثير من القوى العاملة فحسب ، بل توفر أيضًا تكلفة تأجير الرافعات الكبيرة.

بالإضافة إلى ذلك ، من أجل زيادة تحسين الأداء ، حققت الحفارة الدوارة SWDM1280 اختراقات في نظام الطاقة ، والطلاء ، واللحام ، وما إلى ذلك ، مما يدل على قوة الابتكار العلمي والتكنولوجي لمعدات Daguo الثقيلة.

عائلة الحفر فائقة الروتاري

في الواقع ، اكتسبت Sunward أكثر من 20 عامًا من الخبرة في البحث والتطوير لمنصات الحفر الدوارة.

في عام 2001 ، بدأت Sunward Intelligent في تطوير أول جهاز حفر دوار SWDM20 مزود بتقنية الهيكل التلسكوبي ذاتية الصنع. وفي الوقت نفسه ، بالاقتران مع مشروع 863 "البحث والتطوير وتصنيع أجهزة الحفر الدوارة عالية الأداء التي يتم التحكم فيها بواسطة الكمبيوتر" ، طور جهاز الحفر الدوراني بشكل مستقل على أساس ناقل CAN. نظام التحكم الإلكتروني يملأ الفجوة المحلية.

بعد عام 2003 ، أجرى فريق البحث والتطوير عددًا كبيرًا من الترقيات المتكررة ، وظهرت منتجات عالية الجودة واحدة تلو الأخرى ، مثل المنتجات النجمية SWDM160H ، SWDM300H ، SWDM360H. في نفس الوقت ، سلسلة من المنتجات الصغيرة والمتناهية الصغر إلى الكبيرة جدًا تم تشكيل النماذج بعزم دوران يتراوح من 40 إلى 1280 تغطي عشرات الطرز.

في عام 2017 ، طورت Sunward Intelligent جهاز الحفر SWDM600W ، وهو أكبر جهاز حفر دوّار متحرك في العالم ، لإجراء بحث متعمق ومنهجي حول تكنولوجيا البناء وتطبيق أسس الركائز العميقة ذات القطر الكبير جدًا.

لوقت طويل ، أشاد العملاء في الصناعة بـ Sunward Intelligent SWDM450 و SWDM550 و SWDM600 والعديد من منتجات الحفارات الدوارة الكبيرة الأخرى. في الوقت نفسه ، دخلت الحصة السوقية لجهاز الحفر الدوراني الذكي من Sunward أيضًا المستوى الأول في الصين.

حتى الآن ، غطت مجموعة نماذج الحفر الدوارة الذكية من Sunward النماذج SWDM40 إلى SWDM1280. اكتمل طيف النموذج.يمكن أن يفي بشروط مختلفة مثل بناء الصخور غير المتسخة ، والبناء المنخفض الارتفاع ، وبناء خطوط العرض العالية والمنطقة الباردة ، والبناء البحري ، إلخ ، باستثناء واحدة من خلال سلسلة من المعدات المبتكرة ، يوفر فريق Sunward Intelligent R&D للعملاء أيضًا مجموعة كاملة من حلول البناء لمتطلبات البناء لمشاريع مختلفة استجابة لكيفية اختيار العملاء للآلات واعتماد أفضل طرق البناء.

من خلال الابتكار التعاوني للمعدات ، وأساليب الهندسة والبناء ، واسترشادًا بالمشاريع الصعبة ، تم تشكيل سلسلة من مجموعات المنتجات التي تغطي معدات البناء الأساسية ومعدات الفضاء تحت الأرض ومجموعة كاملة من الحلول للهندسة تحت الأرض ذات القيمة المضافة العالية وأنواع مختلفة ، التي أصبحت هندسة تحت الأرض تقود تطوير خبراء معدات الصناعة.

إن إطلاق النماذج الأكبر هذه المرة لا يؤدي فقط إلى توسيع نماذج أجهزة الحفر الدوارة من Sunward ، ولكنه يعزز أيضًا تأثير علامة Sunward التجارية. في المرحلة التالية ، ستجري شركة Sunward Intelligent تحسين التصميم والبحث في أسلوب البناء لمنصات الحفر فائقة السرعة ، ونماذج التقسيم الفرعي وفقًا لمتطلبات السوق ، وستطلق منتجات مخصصة للعملاء المختلفين وسيناريوهات إنشاء مختلفة لإنشاء "عائلة حفر دوارة فائقة" .Editor/Ma Xue
