مرحبا ، الجميع ، مرحبا بكم في هذه المسألة فوك جينغ الفصول الدراسية الصغيرة . اليوم نحن نتحدث عن f-theta الميدان مرآة ، عنصر أساسي في الليزر الآلات الدقيقة .

كنت قد رأيت من أي وقت مضى الليزر وسم قطع أنماط معقدة على المعادن . هل سبق لك أن تساءلت كيف شعاع من الليزر التي تم مسحها ضوئيا من قبل المرايا تتأرجح في سرعة عالية يمكن أن تضمن أن كل ركن من أركان تشكيله يترك نفس غرامة ، آثار واضحة ؟

السر يكمن إلى حد كبير في f-theta المرايا .

f-theta المرايا الميدانية : المكونات البصرية الأساسية المسح الضوئي ليزر

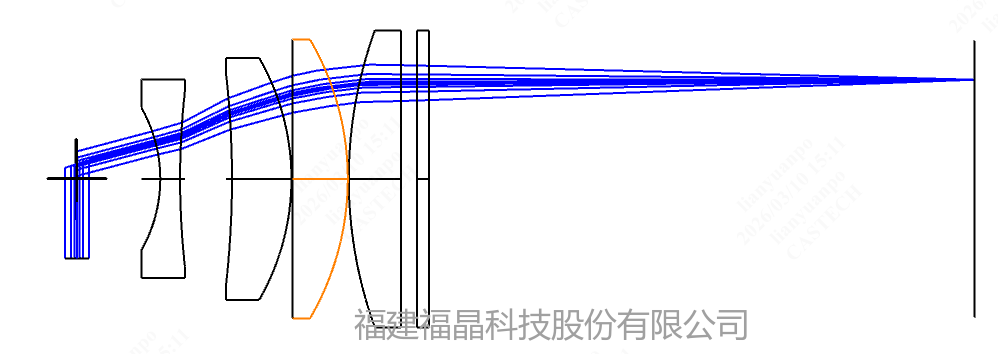

نظام المسح الضوئي يتكون أساسا من : شعاع الليزر هو منحرف من قبل اثنين من بعضها متعامد س و ص مسح المرايا ، شعاع الليزر تتلاقى على سطح العمل من خلال f-theta الميدان مرآة .

في نظام المسح الضوئي ، المهمة الرئيسية f-theta المرايا الميدانية هو أن شعاع الليزر المنعكس من المرايا يمكن أن تتلاقى في بقعة ضوء مع تركيز جيد و تركيز الطاقة على طاولة العمل ، وضمان أن بقعة ضوء يحافظ على حجم ثابت نسبيا وتوزيع الطاقة في تصميم المسح الضوئي .

دون ذلك ، المسح الضوئي ليزر يمكن أن يكون مشكلة كبيرة : المسح الضوئي إلى الحافة ، سوف تصبح أسرع ، سوف تصبح أكبر نقطة ، تشوه ، مما أدى إلى تجهيز خط عميق ضحل ، الرسومات سوف تكون مشوهة . f-theta مرآة الحقل هو حل هذه المشاكل ، هو المفتاح لضمان جودة الآلات الاتساق . عند المسح الضوئي إلى الحافة ، سرعة الخط هو التعجيل ، ترسب الطاقة هو انخفاض ، بالإضافة إلى تأثير المرحلة منحنى الاستجماتيزم ، بقعة ضوء يمكن أن تظهر defocusing وتشويه ، مما يؤدي إلى نهاية واحدة من تجهيز خط عميق و ضحل ، الرسم البياني يمكن أن تكون مشوهة .

المبدأ الأساسي f-theta مرآة الميدان

القضايا الأساسية والحلول

العلاقة بين ارتفاع الصورة ( ذ ) و مسح زاوية ( θ ) من العدسة التقليدية هو راض عن العلاقة غير الخطية ص = و تان جنبا إلى جنب مع زيادة زاوية المسح الضوئي ، وارتفاع سرعة نمو الصورة تتسارع ، مما يؤدي إلى تفاوت سرعة المسح الضوئي ( حافة أسرع من المركز ) ، ونظام التحكم في الوقت الحقيقي يحتاج إلى تنفيذ عملية الدوال المثلثية ، الخوارزمية هو تعقيد عالية . من خلال إدخال تشويه سلبي ، f-theta المجال مرآة تصحيح العلاقة إلى ما يقرب من خطي : ص وهذا يعني أن وحدة زاوية دوران المرآة تتحرك مسافة ثابتة تقريبا على تجهيز الطائرة ، ونظام التحكم يمكن تحقيق سرعة عالية ، دقة المسح الضوئي لتحديد المواقع فقط من خلال نسبة بسيطة رسم الخرائط . مطابقة مع تصحيح الزيغ جيدة ، يمكن تحقيق الاتساق في التركيز و توزيع الطاقة في جميع أنحاء المنطقة .

تصميم وتنفيذ العمل لمسافات طويلة

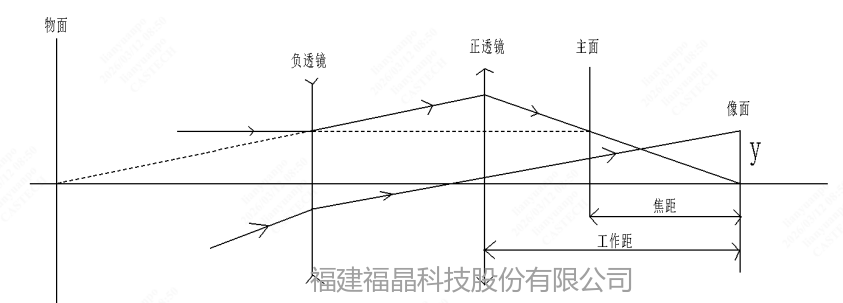

من أجل تلبية متطلبات نظام ليزر تجهيز أطول مسافة العمل ، f-theta المرايا الميدانية غالبا ما تعتمد على عكس نوع الهيكل البصري عن بعد ( الجبهة هي سلبية و إيجابية ) . المجموعة الأولى من عدسة سلبية يجعل شعاع ضوء تتباعد أولا ، المجموعة الثانية من عدسة إيجابية ثم تتلاقى و تركز . هذا التصميم يجعل من النقطة الرئيسية الثانية من النظام البصري إلى الوراء بشكل ملحوظ ( حتى خلف العدسة على الجانب الأخير ) ، وبالتالي تحقيق العمل بعد أكبر من فعالية التركيز . من أجل الدقة بالقطع التطبيقات ( مثل قطع والحفر ) التي تحتاج إلى حادث عمودي ، الآن مركز التصميم يمكن أن تستخدم أيضا لجعل التلميذ في اللانهاية ، وبالتالي ضمان أن شعاع المسح الضوئي هو عمودي على الحادث الشغل ، والقضاء على تشويه المنظور ، وتحسين الاتساق ودقة تجهيز بقعة كبيرة في مجال الرؤية الحافة .

من أجل تجهيز نظام ليزر الفيمتو ثانية ، واحد التقليدية الطول الموجي مرآة الميدان يواجه تحديا كبيرا . نبضات ليزر الفيمتو ثانية ضيقة جدا عرض النطاق الترددي ( من 10 إلى 15 ثانية ) حسب تحويل فورييه الحد ، عرض النطاق الترددي الطيفية المقابلة عادة عدة نانومتر إلى عشرات نانومتر ، بدلا من ضوء أحادي اللون بدقة . تحسين تصميم واحد وسط الطول الموجي التقليدية المرايا الميدانية يمكن أن يؤدي إلى فرق اللون بين مختلف المكونات الطيفية ، مما يؤدي إلى زيادة التركيز بقعة ، وانخفاض كثافة الطاقة الذروة ، وطمس حواف القطع . ولذلك ، من أجل تصحيح انحراف لوني وضمان تركيز جيد في مجموعة واسعة من الطيف ، تصميم خاص يجب أن يكون جنبا إلى جنب مع نظرية تصميم الوني و الخصائص الطيفية ليزر الفيمتو ثانية . . . . . . .

تحليل و اختيار البارامترات الرئيسية f-theta مرآة الميدان

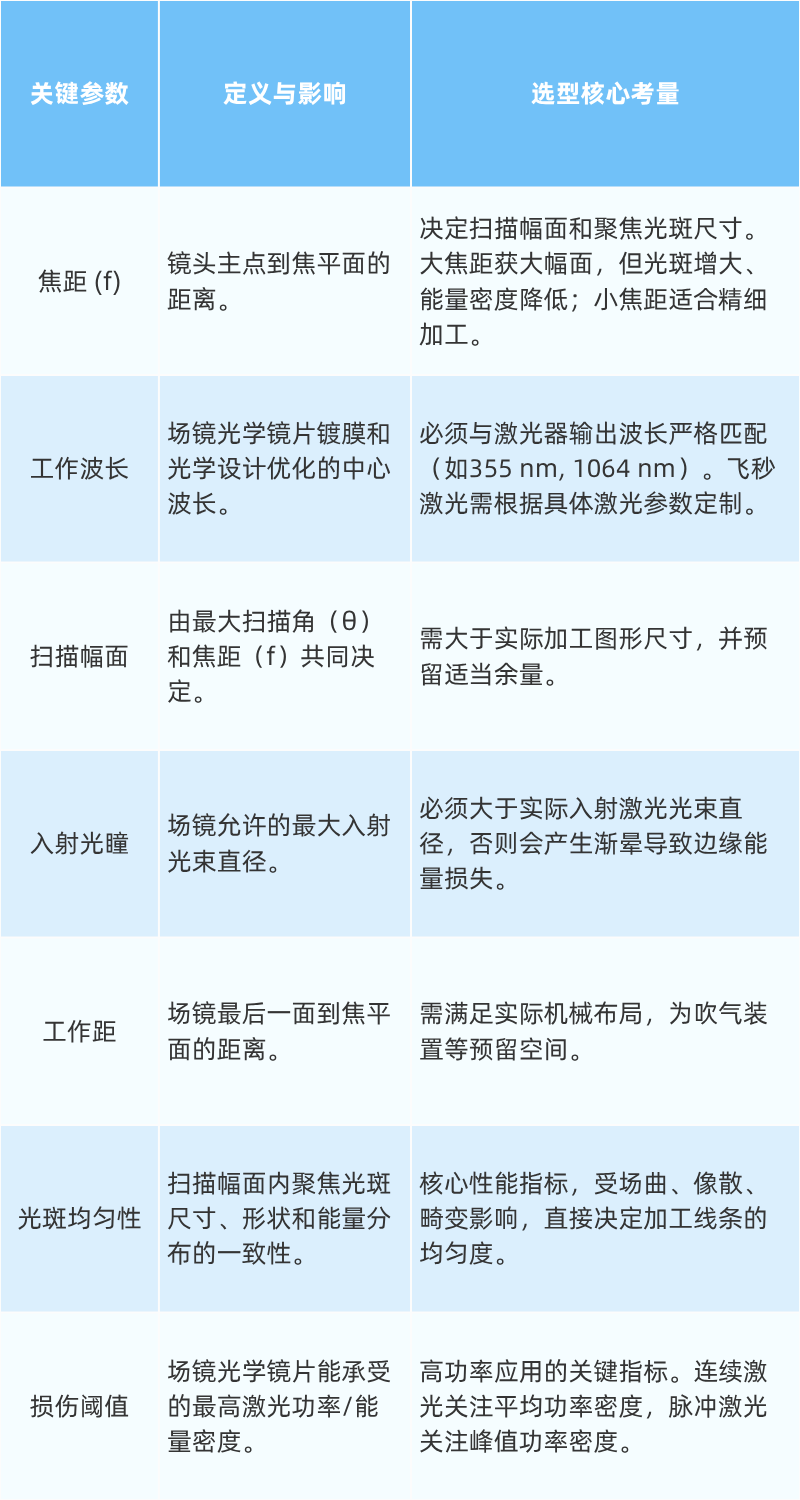

اختيار أنسب مجال المرآة للتطبيقات الخاصة بك ، أولا وقبل كل شيء ، تحتاج إلى فهم البارامترات الرئيسية التالية - التي تحدد مدى مجال المرآة مباراة الليزر وتصنيع الآلات الاحتياجات .

العام اختيار المنطق

تحديد متطلبات التصنيع ( المواد ، الشكل ، الدقة ) → تحديد معالم الليزر ( الطول الموجي ، والسلطة ، عرض النبضة ) → اختيار الطول البؤري الأولي و زاوية المسح الضوئي → التحقق من الحادث شعاع قطرها مسافة العمل → تأكيد التركيز بقعة نوعية التوحيد و قوة تحمل → اختيار معيار أو بدء التخصيص

فوك جينغ مجال التكنولوجيا مرآة

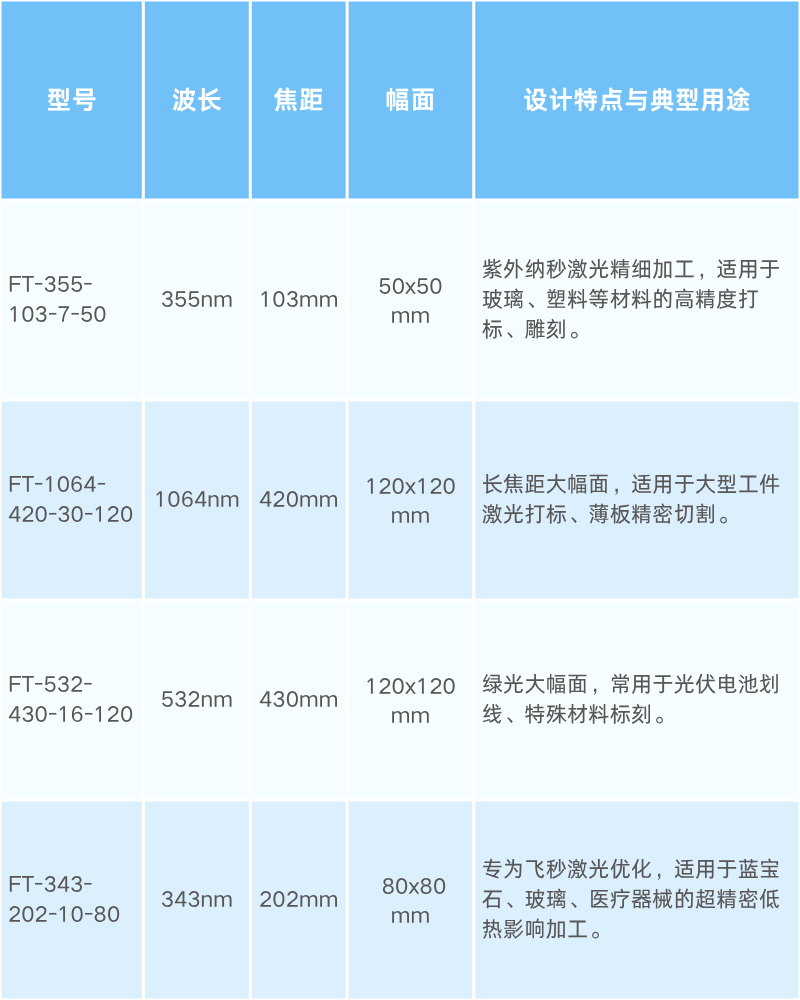

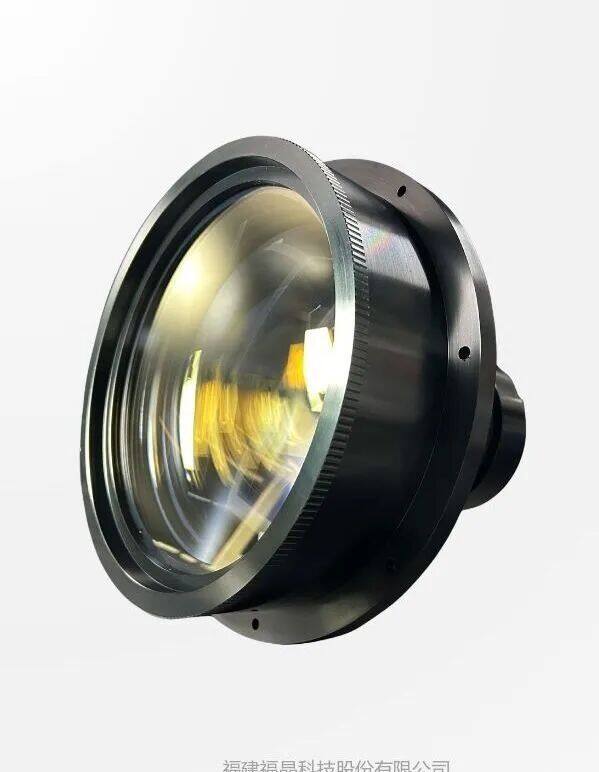

على أساس تصميم قوي ، وتصنيع الآلات ، والطلاء ، وتجميع سلسلة كاملة من القدرات ، ونحن نقدم f-theta مجال المرآة التي تغطي الاحتياجات الرئيسية في صناعة الليزر . وفيما يلي بعض المنتجات التمثيلية :

تطبيق f-theta الميدان مرآة في الصناعة

إن f-theta مرآة الميدان هو عنصر أساسي من عناصر الليزر البصرية الدقة بالقطع .

الغرض العام : الليزر وسم / نحت ، قطع ، لحام - ضمان أن حواف الرسومات واضحة ، على نحو سلس قطع التماس ، التماس لحام متسقة .

دقة التصنيع : الطباعة ثلاثية الأبعاد ( الليزر الانتقائي ذوبان / تلبد ) ، والطاقة الجديدة بطارية رقاقة انخفاض الضرر خدش وقطع .

التكنولوجيا المتقدمة : جنبا إلى جنب مع بيكو ثانية و الفيمتو ثانية ليزر فائق السرعة ، وتستخدم في تصنيع الآلات الدقيقة من الدعامات الطبية ، هش المواد ( مثل الزجاج والسيراميك ، لوحات الدوائر مرنة ، وما إلى ذلك ، وذلك باستخدام " الباردة العمل " خصائص لتحقيق ما يقرب من أي تأثير حراري تجهيز المنطقة .

خاتمة

ممتاز f-theta مرآة الميدان هو ضمان موثوق بها من أجل أداء ممتاز من معدات الليزر . ليس فقط هو نتيجة التصميم البصري ، ولكن أيضا من التوحيد عالية المواد البصرية ، فائقة الدقة وتصنيع الآلات ، وفقدان منخفضة ، وارتفاع عتبة الضرر طلاء الدقة العامة والكشف عن كامل عملية التصنيع من تجسيد القوة .

فوك جينغ التكنولوجيا تعتمد على تراكم التكنولوجيا العميقة ، ليس فقط يمكن أن توفر موحدة عالية الأداء مرآة الميدان ، ولكن أيضا يمكن أن تستهدف الطول الموجي الخاص ، واسعة النطاق ، عالية الطاقة ليزر فائق السرعة وغيرها من متطلبات التخصيص ، وتوفير عمق التخصيص .Editor/Gao Xue
